E57 → cadwork OOC Konverter

Tutorial

In 5 Minuten zur ersten Punktwolke

1. Installieren. Setup herunterladen und ausführen – Administratorrechte sind nicht nötig.
2. Anmelden. Beim ersten Start Ihre E-Mail-Adresse eingeben und den Code aus der E-Mail eintragen. Neue Konten erhalten 300 Mio. Punkte Startguthaben.
3. Punktwolken hinzufügen. E57-Dateien oder ganze Ordner in die Liste ziehen. Die Punktzahl steht sofort da.
4. Punktzahl festlegen. Pro Punktwolke per Regler, Prozent oder Anzahl – die Spalte „Kosten“ zeigt vorab, was die Konvertierung kostet.
5. Konvertieren. Das Ergebnis liegt wie bei cadwork neben der Quelldatei und lässt sich direkt in cadwork einlagern.

Installation

Der Konverter läuft unter Windows. Das Setup installiert das Programm für den angemeldeten Benutzer, legt Startmenü- und Desktop-Verknüpfung an und lässt sich unter „Apps“ wieder entfernen. cadwork selbst wird dafür nicht gebraucht.

• Neue Versionen meldet das Programm beim Start (siehe Updates).
• Die Oberfläche gibt es auf Deutsch und Englisch – umschaltbar oben rechts.

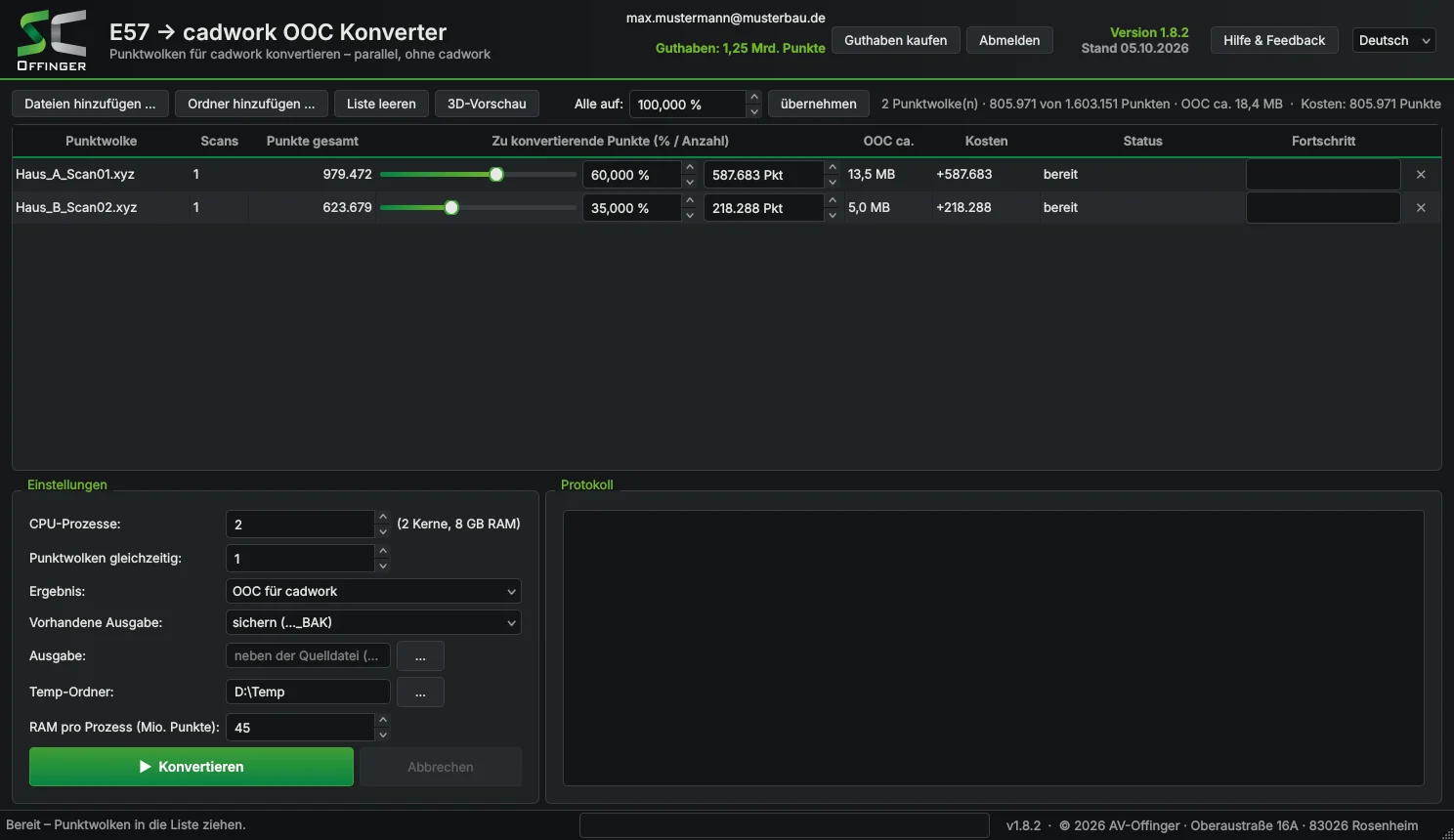

Punktwolken konvertieren

1. Dateien hinzufügen: Punktwolken oder Ordner in die Liste ziehen oder „Dateien hinzufügen …“ / „Ordner hinzufügen …“.
2. Punktzahl wählen: Mit dem Regler, dem %-Feld oder der Punktanzahl festlegen, wie viele Punkte übernommen werden. Die Ausdünnung ist zufällig und gleichmäßig – es entsteht genau die eingestellte Anzahl. „Alle auf … %“ setzt alle Zeilen gleichzeitig.
3. Konvertieren starten. Fortschritt und Protokoll stehen im Fenster; „Abbrechen“ stoppt jederzeit, das reservierte Guthaben wird dann automatisch erstattet.
4. Ergebnis öffnen: Doppelklick auf eine Zeile öffnet den Ausgabeordner.

Das Ergebnis liegt – wie bei cadwork – im Ordner <Name>_e57_OOC neben der Quelldatei. Ein vorhandener OOC-Ordner wird standardmäßig nach …_e57_BAK gesichert; „überschreiben“ oder „überspringen“ lässt sich in den Einstellungen wählen.

Punktzahl nachträglich ändern? Ist zu einer Punktwolke schon ein OOC-Ordner da, zeigt der Status „OOC vorhanden (… %)“ und der Regler steht auf diesem Wert. Neue Punktzahl einstellen und konvertieren – bezahlt werden nur zusätzliche Punkte, Reduzieren ist kostenlos.

3D-Vorschau

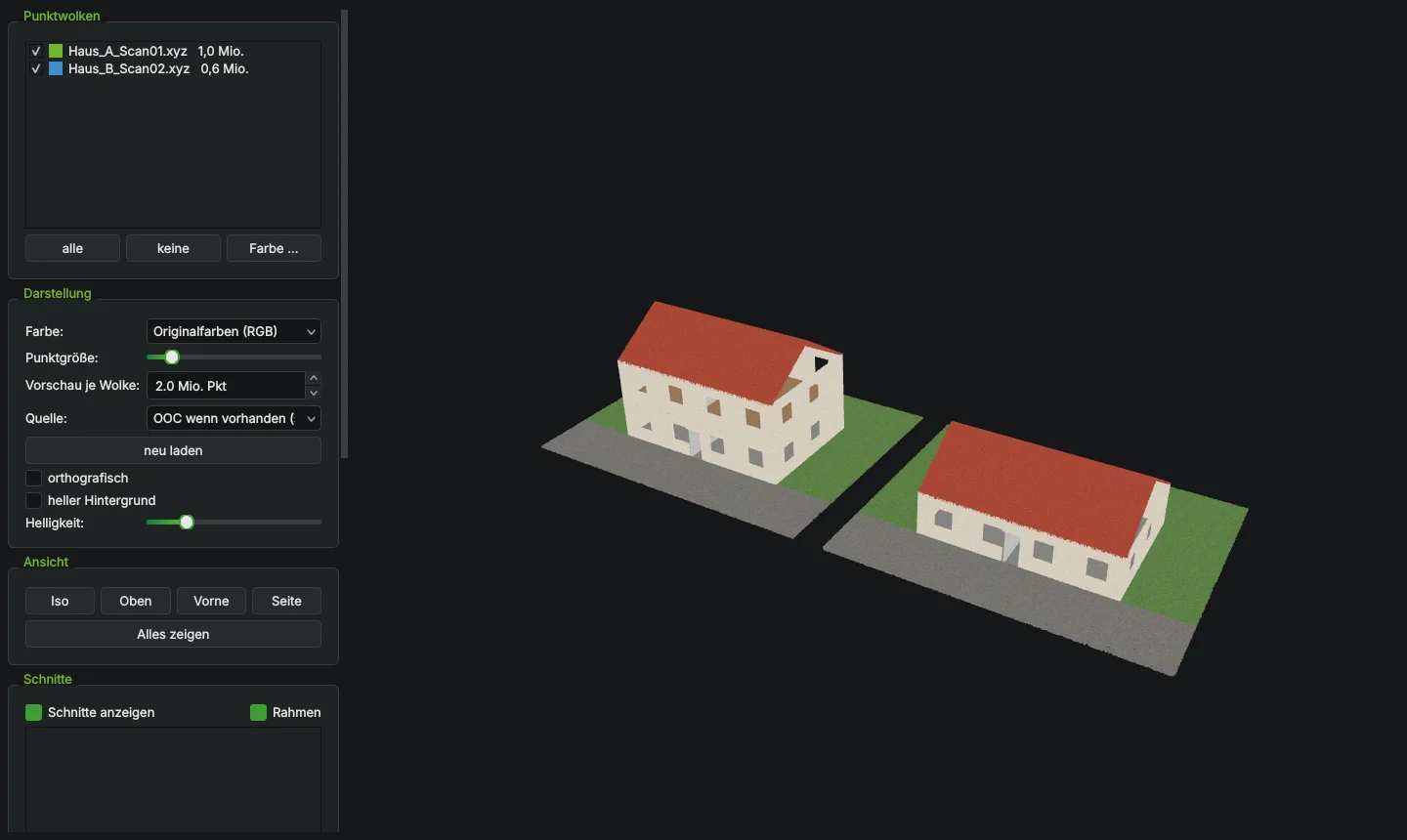

Zeilen markieren (oder keine = alle) und „3D-Vorschau“: Alle Punktwolken liegen im gemeinsamen Koordinatensystem übereinander – ideal, um vor der Konvertierung zu prüfen, ob die Scans zusammenpassen.

• Maus: links drehen, rechts oder Mitte verschieben, Rad zoomen. Doppelklick auf eine Wolke in der Liste zoomt hin.
• Darstellung: Originalfarben oder Farbe je Wolke, Punktgröße, Helligkeit, heller Hintergrund, orthografische Ansicht.
• Quelle: vorhandene OOC-Daten (sofort da) oder ausgedünnt direkt aus der Quelldatei.

Schnitte

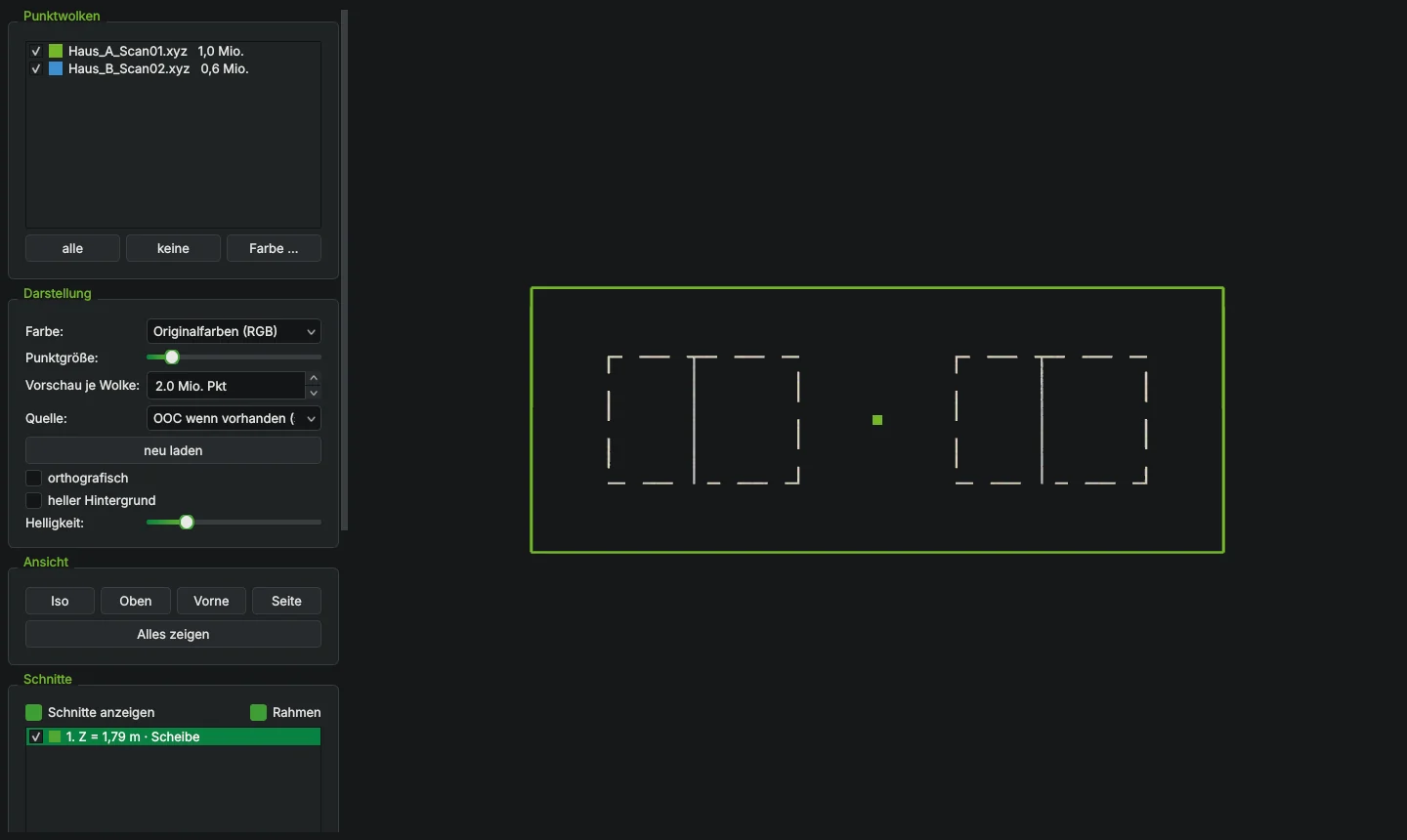

„+ Schnitt“ legt einen Schnitt durch alle Punktwolken an – horizontal (Grundriss), vertikal quer zu X oder Y oder als eigene Ebene (Punkt, Winkel und Neigung, „aus Ansicht“ oder „durch 2 Punkte“). Ein Schnitt ist eine Scheibe mit einstellbarer Dicke oder zeigt nur eine Seite.

• Bis zu 16 Schnitte gleichzeitig – z. B. mehrere Querschnitte plus Grundriss.
• Box: sechs Schnitte als Schnittbox begrenzen den sichtbaren Bereich.
• Serie … legt ab dem gewählten Schnitt parallele Scheiben im gleichen Abstand an.
• Ebene am farbigen Rahmen greifen und ziehen; Strg+Mausrad oder Bild↑/Bild↓ verschiebt schrittweise.
• „Blick auf Schnitt“ dreht die Ansicht senkrecht auf die Ebene.

Guthaben & Preise

Der Konverter rechnet nach Punkten ab – Sie bezahlen nur, was Sie konvertieren. Oben rechts im Programm stehen Ihr Konto und das Guthaben.

• Je Punktwolke nur einmal bezahlen: Beim Erhöhen der Punktzahl kosten nur die zusätzlichen Punkte; Reduzieren oder erneut Konvertieren ist kostenlos.
• Vorab sehen, was es kostet: Die Spalte „Kosten“ zeigt den Preis jeder Zeile, oben steht die Summe.
• Guthaben kaufen öffnet die Kaufseite. Kauf, Rechnung und Umsatzsteuer laufen über unseren Zahlungspartner Paddle; das Guthaben steht nach wenigen Sekunden im Programm.
• Guthaben ist unbefristet gültig. Alle Rechner, die mit derselben E-Mail angemeldet sind, teilen sich das Guthaben.
• Für die ganze Firma: Auf Wunsch nutzen Kollegen mit derselben Firmen-E-Mail-Domain Ihr Guthaben mit – siehe Firmen-Guthaben.
• Ohne Internet (z. B. auf der Baustelle) kann innerhalb eines Kontingents weiter konvertiert werden; die Kosten werden später automatisch nachgebucht.

Firmen-Guthaben

Wer Guthaben kauft, kann es mit Kollegen teilen, die eine E-Mail-Adresse derselben Firma haben – z. B. kauft max@musterfirma.de ein Paket und hans@musterfirma.de konvertiert damit. Das Teilen ist freiwillig: Es gilt erst, wenn Sie es einschalten und der Kollege zustimmt.

1. Einschalten: Oben rechts auf Ihre E-Mail-Adresse klicken → „Kollegen mit @musterfirma.de dürfen mein Guthaben mitnutzen“.
2. Modus wählen: „Kollegen treten selbst bei“ (Sie erhalten jeweils eine Info-Mail) oder „Nur nach meiner Freigabe“ (Sie erhalten eine Mail mit der Anfrage).
3. Kollegen beitreten lassen: Kollegen werden nach der Anmeldung im Programm gefragt, ob sie das Firmen-Guthaben mitnutzen möchten – oder sie klicken später auf ihre E-Mail-Adresse.
4. Verwalten: Im selben Fenster sehen Sie, welcher Kollege wie viele Punkte verbraucht hat, und können Anfragen freigeben, Kollegen entfernen oder wieder aufnehmen.

• Bereits bezahlte Punktwolken gelten für alle – konvertiert ein Kollege dieselbe Punktwolke, wird sie nicht noch einmal berechnet.
• Eigenes Guthaben bleibt erhalten: Es ruht, solange ein Kollege das Firmen-Guthaben nutzt, und gilt nach dem Austritt wieder.
• Kauft ein Kollege Guthaben, wird es dem Firmen-Guthaben gutgeschrieben.
• Sie sehen alle Buchungen mit Namen, Kollegen nur ihre eigenen. Schalten Sie das Teilen aus, nutzen alle sofort wieder ihr eigenes Guthaben.
• Je Firmen-Domain gibt es ein Firmen-Guthaben. Mit Adressen von E-Mail-Anbietern (z. B. gmail, gmx, web.de, t-online) ist Teilen nicht möglich.

Formate

In den Einstellungen wählen Sie das Ergebnis: OOC für cadwork, E57 + OOC (andere Formate werden zuerst verlustfrei als E57 neben die Quelldatei geschrieben – so findet cadwork die OOC-Daten beim Einlagern der E57) oder nur E57.

Landeskoordinaten

cadwork speichert Punktkoordinaten mit begrenzter Genauigkeit (float32). Liegen Punkte mehr als 500 m vom Nullpunkt entfernt – typisch bei Landeskoordinaten wie UTM oder Gauß-Krüger –, entsteht ein spürbares Raster (bei 5.300 km Hochwert ca. 50 cm). Der Konverter warnt dann mit einem Symbol in der Liste, nennt die Ursache (georeferenziert, vermutlich georeferenziert oder lokales System mit Versatz) und schlägt eine runde Verschiebung vor.

„Info für Vermesser kopieren“ (im Hinweis oder per Rechtsklick auf die Zeile) legt einen fertigen Text in die Zwischenablage – damit bekommen Sie vom Vermesser die Punktwolke passend verschoben.

Einstellungen & Leistung

Die Ausgabe ist etwa 24 Byte je Punkt groß – 1 Mrd. Punkte also rund 24 GB.

Updates

Der Konverter prüft beim Start, ob es eine neue Version gibt, zeigt die Neuerungen und installiert das Update per Klick. Manuell suchen: Klick auf die Versionsnummer oben rechts.

Hilfe & Feedback

Oben rechts „Hilfe & Feedback“ (oder F1): Frage, Fehler, Wunsch oder Lob direkt an uns – auf Wunsch mit technischen Infos (Version, Windows, Einstellungen, letzte Fehler – ohne Dateinamen, Pfade oder Projektdaten). Oder per E-Mail an support@sc-offinger.com.

Ein Klick aufs Logo öffnet die Farbwahl: SC-Grün oder eine eigene Akzentfarbe – gilt nur auf Ihrem Rechner.
